Адаптер рулевого управления AWM U707 - максимум возможностей, минимум времени на программирование.

  08 августа 2018 г.


Спешим сообщить Вам, что в продажу поступил новый адаптер рулевого управления для резистивных кнопок AWM U707.

Данный адаптер разрабатывался с учетом многих пожеланий как установщиков, так и непосредственно клиентов, которые хотят подключить кнопки на руле самостоятельно. Адаптер предназначен для реализации управления магнитолой штатными резистивными кнопками руля. В зависимости от возможностей магнитолы управление может быть реализовано в проводном варианте, либо по ИК-каналу. Также реализовано управление магнитолами Pioneer и Sony через проводной вход «джойстика», имеющийся даже в бюджетных моделях.

Главная особенность данного адаптера это способ программирования и настройки. Самым главным недостатком большинства недорогих адаптеров является довольно сложный и длительный процесс программирования для которого обычно требуется пульт дистанционного управления магнитолы. Разработчики AWM U707 решили этот вопрос. В памяти адаптера уже прописаны основные модели авто и магнитол, доступных на рынке Украины. Для настройки и программирования нужно просто подключить адаптер согласно схеме в инструкции и выбрать нужную модель авто и магнитолы.

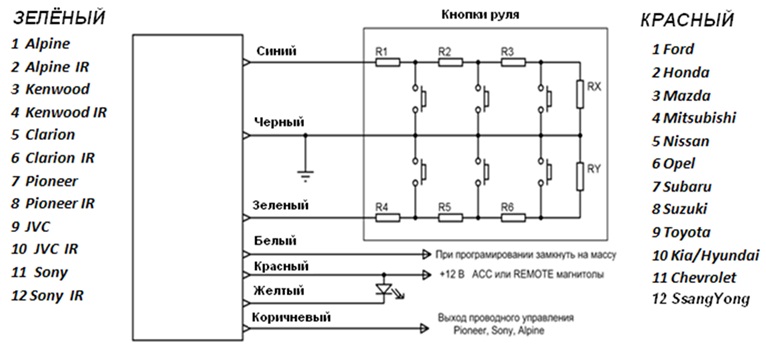

В памяти адаптера уже записаны команды популярных магнитол, список которых указан возле схемы:



Буквы IR обозначают управление по ИК каналу.

Процесс программирования прост:

  1. Замкните белый провод на массу и подайте питание на адаптер. Светодиод начнет мигать зеленым цветом. Отсчитайте необходимое количество вспышек, соответствующее номеру магнитолы в списке. К примеру, для магнитолы Sony нужно отсчитать 11 вспышек. Убрать белый провод с массы.
  2. Светодиод начнет мигать красным цветом. Отсчитайте необходимое количество вспышек, соответствующее номеру автомобиля в списке. После необходимого количества вспышек замкните белый провод на массу.

Через 3 секунды светодиод промигает номер выбранной магнитолы (зеленым цветом) и автомобиля ( красным цветом).

После успешной записи в память светодиод будет быстро мигать попеременно красный/зеленый. Отключите питание, заизолируйте белый провод – адаптер готов к работе.

Программирование адаптера, для удобства установки, возможно произвести до установки на автомобиль.

Никаких манипуляций обучения с пультом  ДУ магнитолы проводить не нужно. Все основные команды уже записаны в память устройства.

Проводное управление

Для реализации проводного управления магнитолами JVC использовать входящий в комплект джек 3,5 мм, подключив  к желтому проводу адаптера вывод № 1.

Для управления магнитолами Kenwood желтый провод адаптера подключить к проводу «REMOTE CONT» на магнитоле.

Для проводного управления магнитолами Sony, Pioneer, Alpine джек 3,5 мм подключить выводом № 1 к коричневому проводу адаптера, а вывод № 3 к черному проводу адаптера «масса» (максимально близко к корпусу! ).

Примечание: не все магнитолы имеют вход проводного управления. (смотрите инструкцию к магнитоле)

В случае утери идущего в комплекте разъёма jack 3.5mm, использовать только такой же стерео с тремя контактами, моно jack 3.5mm с двумя контактами – не использовать !!!

Как Вы видите, данный адаптер очень прост в установке, с ним легко сможет справится как профессиональный установщик, так и человек, который имеет минимальные практические навыки работы с проводкой автомобиля. Вся процедура программирования сводится к выбору магнитолы и марки автомобиля, в котором он будет установлен.

Подробнее - http://www.caralarm.com.ua/adapter-rulevogo-upravlenija-universalnyj-awm-u707-p-24277.html
