Камера заднього виду Gazer CC100-420 Toyota

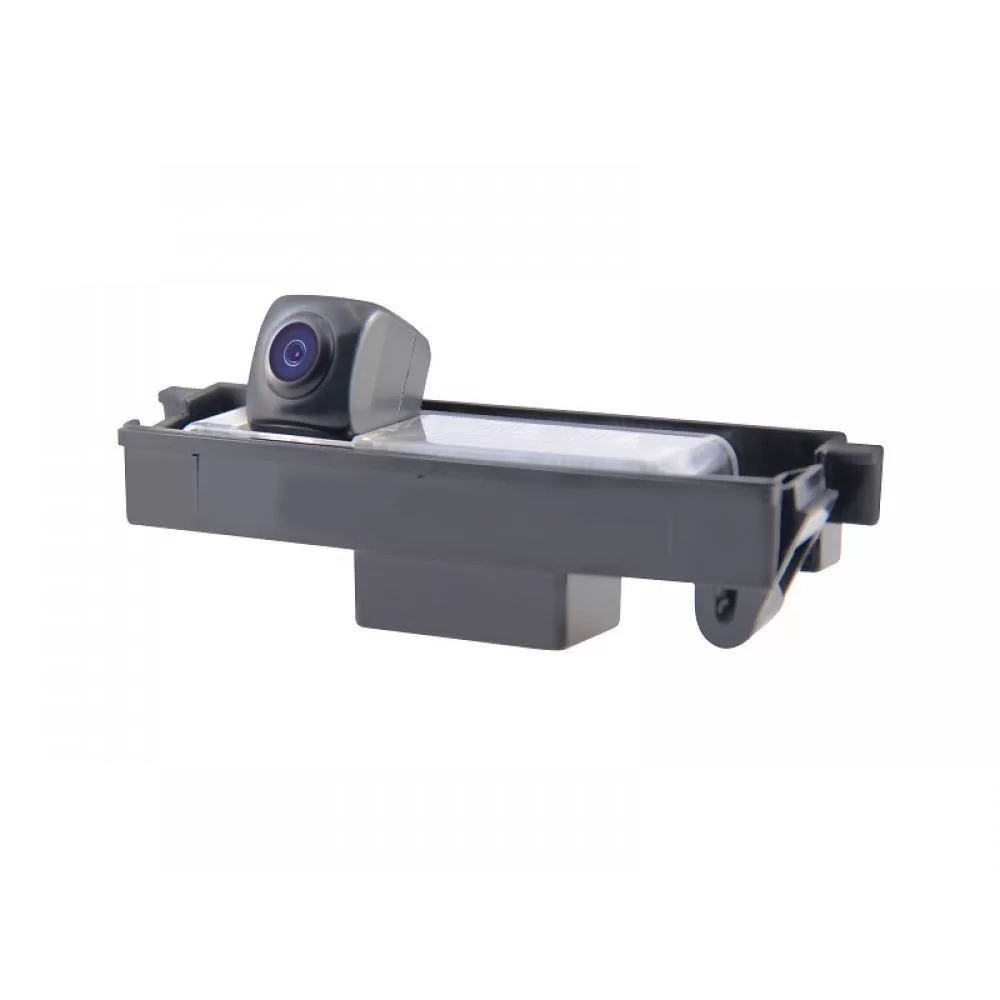

Автомобільна відеокамера заднього виду Gazer серії CC100-420 призначена для встановлення замість плафона підсвічування номерного знака автомобіля та побудована на базі відеокамери Gazer CC100.

Автомобільна відеокамера Gazer СС100 використовує сенсор CMOS 1/4” останнього покоління, який інженери Gazer спеціально налаштували для роботи в умовах низького освітлення. Так, деякі налаштування рівня кольоровості та чутливості були змінені для того, щоб отримати максимально якісне зображення у темний час доби, в умовах поганої видимості, дощ або туман. Такі умови є найбільш складними для автомобільної відеокамери заднього виду, коли дуже важливо розпізнати перешкоди за допомогою зображення від камери в той час, коли практично неможливо контролювати ситуацію за допомогою дзеркал заднього виду автомобіля.

Відеокамера заднього виду Gazer CC100 формує відеосигнал у стандарті PAL. На відміну від стандарту NTSC стандарт PAL дозволяє відеокамері заднього виду отримати більший кут огляду по вертикалі і, отже, по діагоналі. Це пов'язано із технічними особливостями відеокамери заднього виду. Розміри корпусу камери дуже обмежені, внаслідок чого відеокамера під час формування відеосигналу не використовує додаткової обробки, а формує зображення необхідного розміру безпосередньо з сенсора. Враховуючи, що відеосигнал PAL має 576 горизонтальних рядків, а відеосигнал NTSC – 480 рядків, при використанні стандарту PAL зображення більше за висотою. Отже, більше об'єктів потрапляє до видимої зони, що дуже важливо для відеокамери заднього виду.

Автомобільна відеокамера Gazer CC100 має лінзу з широким кутом огляду 170 °, що дозволяє отримати максимальний огляд позаду автомобіля. При цьому об'єкти на зображенні у верхній та нижній частині виглядають закругленими у зв'язку з оптичними властивостями лінзи. У відеокамері заднього виду Gazer CC100 лінії паркувальної розмітки, які дозволяють точніше контролювати відстань автомобіля до перешкод, точно повторюють форму об'єктів, які виглядають закругленими на зображенні від відеокамери з широким кутом огляду. Таким чином, водій зможе максимально коректно та точно визначити відстань до перешкод за різних умов паркування. Відеокамера для автомобіля Gazer CC100 передає зображення у дзеркальному вигляді – таким чином водій сприймає відео на моніторі так само, як при перегляді у дзеркало заднього виду.

Автомобільна відеокамера Gazer CC100 має ступінь захисту IP67, що передбачає повну захищеність корпусу від потрапляння всередину пилу та вологи. На відміну від більшості інших відеокамер, деякі етапи виробництва яких виконуються вручну, камера Gazer СС100 виготовляється на спеціальному верстаті, який під високим тиском з'єднує дві частини корпусу відеокамери, розплавляючи пластик для створення герметичного шва. Згідно з вимогами стандарту IP, відеокамеру Gazer CC100 на 1 годину занурюють на глибину 1 метр, після чого за допомогою дроту метрової довжини відеокамеру включають для перевірки її робочого стану, не виймаючи з води. Завдяки таким суворим стандартам контролю якості, відеокамера заднього виду Gazer CC100 має високий рівень надійності та довговічності роботи.

Всі автомобільні відеокамери заднього виду Gazer комплектуються спеціальним блоком комутації та керування, який дозволяє підключити не тільки відеокамеру, а й монітор Gazer або дзеркало заднього виду із вбудованим монітором Gazer. Таким чином, даний блок дозволяє встановити систему відеопаркування – камеру заднього виду та пристрій відображення. Живлення відеокамери підключається не від ліхтаря заднього ходу, а безпосередньо від запобіжного блоку бортової мережі автомобіля через блок із реле та LC-фільтром. Такий тип підключення дозволяє уникнути перешкод на зображенні відеокамери та монітора, які можуть виникати при підключенні живлення камери до ліхтаря заднього ходу автомобіля. Блок комутації отримує лише керуючий сигнал від ліхтаря заднього ходу, який дозволяє включити реле та подати живлення одночасно на камеру заднього виду та монітор у салоні авто. Блок управління та комутації має всі необхіднікомпоненти та роз'єми для підключення системи відеопаркування. Довжина проводів розрахована для легкового автомобіля і дозволяє встановити монітор навіть у верхній частині салону, наприклад біля дзеркала заднього виду, або підключити дзеркало заднього виду з монітором Gazer.

Технічні характеристики:
