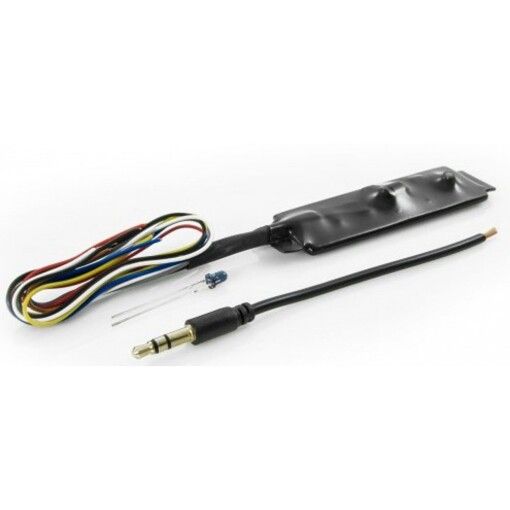

Данный адаптер разрабатывался с учетом многих пожеланий как установщиков, так и непосредственно клиентов, которые хотят подключить кнопки на руле самостоятельно. Адаптер предназначен для реализации управления магнитолой штатными резистивными кнопками руля. В зависимости от возможностей магнитолы управление может быть реализовано в проводном варианте, либо по ИК-каналу. Также реализовано управление магнитолами Pioneer и Sony через проводной вход «джойстика», имеющийся даже в бюджетных моделях.
Главная особенность данного адаптера это способ программирования и настройки. Самым главным недостатком большинства недорогих адаптеров является довольно сложный и длительный процесс программирования для которого обычно требуется пульт дистанционного управления магнитолы. Разработчики AWM U707 решили этот вопрос. В памяти адаптера уже прописаны основные модели авто и магнитол, доступных на рынке Украины. Для настройки и программирования нужно просто подключить адаптер согласно схеме в инструкции и выбрать нужную модель авто и магнитолы.

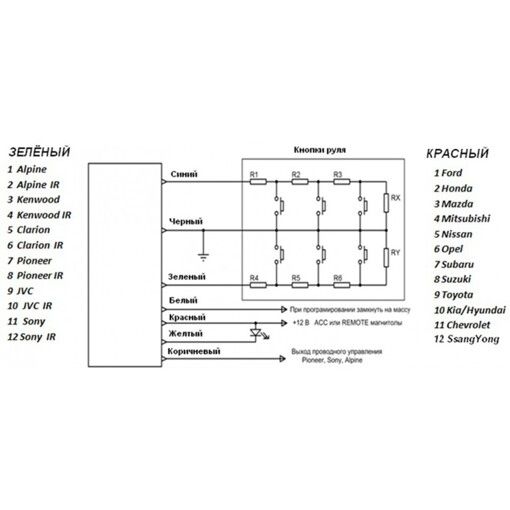

В памяти адаптера уже записаны команды популярных магнитол, список которых указан возле схемы:
- Alpine
- Alpine IR
- Kenwood
- Kenwood IR
- Clarion
- Clarion IR
- Pioneer
- Pioneer IR
- JVC
- JVC IR
- Sony
- Sony IR
- Ford
- Honda
- Mazda
- Mitsubishi
- Nissan
- Opel
- Subaru
- Suzuki
- Toyota
- KIA / Hyundai
- Chevrolet
- Ssang Yong
Процесс программирования прост:
- Замкните белый провод на массу и подайте питание на адаптер. Светодиод начнет мигать зеленым цветом. Отсчитайте необходимое количество вспышек, соответствующее номеру магнитолы в списке. К примеру, для магнитолы Sony нужно отсчитать 11 вспышек. Убрать белый провод с массы.
- Светодиод начнет мигать красным цветом. Отсчитайте необходимое количество вспышек, соответствующее номеру автомобиля в списке. После необходимого количества вспышек замкните белый провод на массу.
Через 3 секунды светодиод промигает номер выбранной магнитолы (зеленым цветом) и автомобиля ( красным цветом).
После успешной записи в память светодиод будет быстро мигать попеременно красный/зеленый. Отключите питание, заизолируйте белый провод – адаптер готов к работе.
Программирование адаптера, для удобства установки, возможно произвести до установки на автомобиль.
Никаких манипуляций обучения с пультом ДУ магнитолы проводить не нужно. Все основные команды уже записаны в память устройства.
