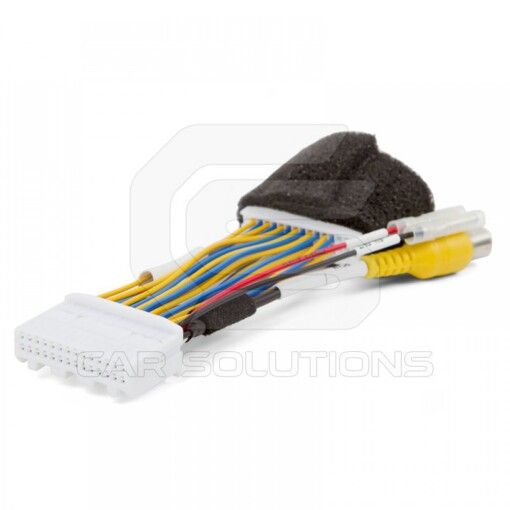

Кабель для подключения камеры заднего вида в Mazda со штатной мультимедийной системой MZD Connect. С помощью этого кабеля вы сможете установить нештатную камеру по принципу Plug&Play без повреждения штатной проводки.
Изображение с камеры заднего вида будет автоматически выводиться на экран при включении заднего хода. Подключение производится к 28-х контактному гнезду (смотрите схему подключения). После подключения штатные устройства, которые использовали данное гнездо, не будут затронуты и продолжат работу, как и до подключения кабеля.
Внимание! Дополнительно устанавливаемая камера заднего хода должна быть запитана постоянно от линии АСС (первый поворот ключа), иначе вход для камеры не будет активен. В зависимости от типа устанавливаемой камеры, а именно напряжения от которого камера работает, можно будет использовать выходное напряжения +6 Вольт, которое выдает монитор. Если камера требует для питания больше +6 В, подключите питание камеры к линии АСС.
КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ КАМЕРЫ
СОВМЕСТИМОСТЬ
| Модель | Годы выпуска | Головное устройство | Дополнительное условие совместимости | |
|---|---|---|---|---|
| С | По | |||
| Mazda 2 | 2014 | – | MZD Connect без штатной системы навигации MZD Connect со штатной системой навигации Аудиосистема BOSE или других производителей | Наличие штатного 7 " монитора |
| Mazda 3 | 2014 | |||
| Mazda 3 Sedan | 2014 | |||
| Mazda 6 | 2015 | |||
| Mazda CX-3 | 2014 | |||
| Mazda CX-4 | 2016 | |||
| Mazda CX-5 | 2015 | |||
| Mazda CX-7 | 2017 | |||
| Mazda CX-9 | 2015 | |||
| Mazda MX-5* | 2014 | |||
| Mazda Miata* | 2016 | |||
*Питание камеры, скорее всего, будет необходимо подключить только с линии АСС, поскольку головное устройство не сможет снабжать необходимые +6 В.
Внимание! Поддерживаются только камеры в формате NTSC.
