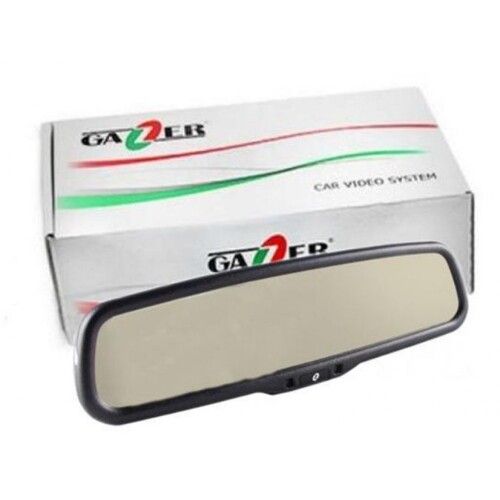

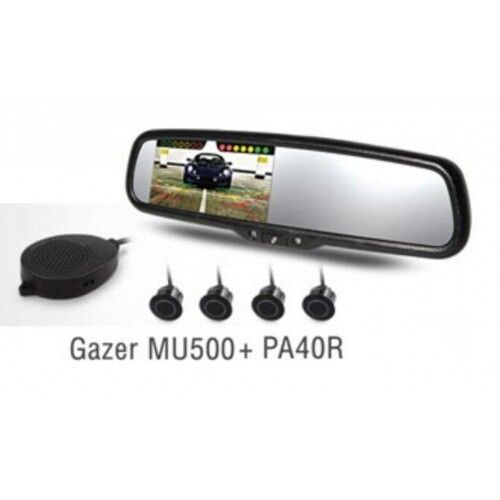

Универсальное зеркало заднего вида Gazer MU500 (с диагональю 4,3") +
парктроник Gazer PA40R (с профессиональными датчиками 58 kHz)
Зеркало заднего вида Gazer MU500 со встроенным монитором 4.3" яркостью 1000 cd/m² и 2-мя видеовходами для подключения камеры заднего вида и дополнительного видеосигнала. Универсальное крепление, к которому подсоединяются съемные адаптеры серии MB. С помощью кнопки управления с памятью последней настройки возможно изменить яркость встроенного монитора или отключить его.
Для автомобилей: Acura, Chevrolet, Chery, Citroen, Ford, Geely, Great Wall, Honda, Hyundai, KIA, Lexus, Mazda, Mersedes, Nissan, Mitsubishi, Opel, Peugeot, Subaru, Suzuki, Toyota, VW.
Полная совместимость с авто
Зеркало заднего вида Gazer серии MU со встроенным монитором является полноценным аналогом оригинального автомобильного зеркала. По качеству зеркальной поверхности и дизайну корпуса модель полностью идентична заводскому компоненту автомобиля, но превосходит его в технологичности и функционале. Зеркало Gazer позволит рационально использовать пространство в салоне, позволяя водителю не ограничивать обзор дополнительным оборудованием. Таким образом, зеркало заднего вида Gazer станет эффективным элементом системы видеопарковки и полноценной альтернативой заводскому салонному зеркалу.
Простая и быстрая установка
Установка зеркала заднего вида Gazer со встроенным монитором максимально проста, потребует минимум усилий и не займет много времени. Стандартная комплектация модели включает блок коммутации, необходимые элементы для монтажа и детальную инструкцию с подробным описанием процесса установки и подключения. Зеркало заднего вида Gazer предназначено для автомобилей с напряжением бортовой сети 12 Вольт. Максимальное потребление тока составляет не более 220mA для модели Gazer MU500 без функции затемнения.
Эффективный принцип работы
Принцип работы зеркала Gazer в системе видеопарковки - простой и эффективный. При движении автомобиля задним ходом, видео с камеры заднего вида будет отображаться на встроенном в зеркало мониторе диагональю 4,3”. В результате - водитель с комфортом контролирует расстояние до препятствий позади автомобиля, которые невозможно увидеть через боковые зеркала и обычное салонное зеркало заднего вида. При движении вперед, когда встроенный монитор выключен, водитель получает полностью оригинальное зеркало заднего вида – зеркальная поверхность максимально светлая, встроенного монитора абсолютно не видно через зеркало.
2 композитных видеовхода
Зеркало заднего вида Gazer оснащено двумя композитными видеовходами, что дает возможность одновременно подключать к зеркалу не только видеокамеру заднего вида, но и камеру переднего обзора, автомобильный видеорегистратор или DVD плеер. При этом, изображение от видеокамеры заднего вида будет приоритетным: при включении задней передачи встроенный монитор автоматически переключится на видеосигнал с камеры. При отключении видеокамеры монитор перейдет в предыдущий режим работы (выключится, или переключится на другой видеосигнал от дополнительного источника).
Кроме этого, зеркало автоматически определяет режим работы PAL или NTSC, в зависимости от поступающего видеосигнала. Возможно подключение оборудования любого видео стандарта – PAL или NTSC.
Яркий дисплей
Одним из главных преимуществ зеркала Gazer является встроенный дисплей с очень высоким уровнем яркости 1000 кд/м². Такое решение позволяет получить яркую красочную картинку сквозь качественную зеркальную поверхность в любых условиях освещенности. Даже в самый ясный солнечный день встроенный монитор обеспечит четкое и контрастное изображение.
Для максимального удобства использования и комфортного восприятия изображения лицевая панель зеркала оснащена центральной кнопкой управления с расширенной функциональностью. При движении задним ходом данная кнопка настраивает уровень яркости встроенного монитора, который применяется для всех видеовходов. При выключенной задней передаче кнопка выполняет функцию включения/выключения монитора. При этом, зеркало оснащено функцией «памяти» последней настройки - состояние монитора запоминается при последующих запусках двигателя.
| Модель Gazer MU500 | |
| Параметры дисплея | TFT LCD 4,3" (16:9); автоматическое включение при подаче видеосигнала; принудительное выключение с помощью кнопки управления, с памятью последнего режима. |
| Яркость дисплея | 1000 кд/м²; регулировка яркости с помощью кнопки управления, с памятью последней настройки. |
| Видеовход | 2 композитных CVBS (RCA); автоматическое переключение между видеоканалами. |
| Формат сигнала | PAL/NTSC с функцией автоопределения. |
| Напряжение питания | DC 12V |
| Автозатемнение | Нет |
| Потребляемый ток для модели | ‹ 220 mA |
| Температура эксплуатации | -20° - +65° |
| Тип исполнения | Штатное полноразмерное зеркало с интегрированным универсальным креплением, к которому подсоединяется специальный съёмный адаптер серии MB |
| Габариты (ШхГхВ) | 267mm×42mm×82mm |
Gazer PA40R
Парктроники Gazer PA40R с профессиональными датчиками 58 kHz и тригонометрической системой расчета расстояний обеспечивают высокую надежность и точность измерений. Gazer PA40R можно объединить с передней системой, подключить к опциональному дисплею PAD20 или к любой модели зеркала заднего вида Gazer для отображения индикации вместе с изображением камеры заднего вида. Система парковки Gazer PA40R включает датчики с тремя сменными адаптерами для изменения угла установки 3°, 6°, 12°.
Ключевые преимущества
- Профессиональные датчики 58 kHz и инновационный принцип определения расстояния на основе тригонометрических уравнений
- Объединение задней и передней системы в единую, с подключением к общему дисплею или динамику
- Самодиагностика неисправностей при включении, автоматическое определение запасного колеса и фаркопа
- Подключение к опциональному дисплею PAD20 и зеркалам Gazer для отображения графической информации одновременно с изображением камеры заднего вида
- Сменные адаптеры (3°, 6°, 12°) для корректировки угла установки датчиков
- Настройка высоты установки, дальности работы и геометрии бампера при помощи DIP переключателей на центральном блоке
- Опциональный программатор для профессиональной настройки
- Надежное исполнение проводки подключения, повышенная защита датчиков от пыли и влаги IP67
Парктроники Gazer PA40R с профессиональными ультразвуковыми датчиками 58 kHz и тригонометрической системой расчета расстояний обеспечивают высокую надежность и точность измерений к любым объектам и при любой температуре, позволяют установить датчики ниже стандартного уровня или на разной высоте, настроить под особенности любого автомобиля и даже на определение бордюров. Парковочный ассистент Gazer PA40R возможно объединить с передней системой Gazer PA40F/PA45F в единую систему, подключить к опциональному дисплею PAD20 или к любой модели зеркала заднего вида Gazer для отображения индикации вместе с изображением камеры заднего вида. Система парковки Gazer PA40R включает датчики с тремя сменными адаптерами для изменения угла установки 3°, 6°, 12°.
.JPG)
.JPG)
Профессиональные датчики и тригонометрический расчет расстояния
Парковочная система Gazer PA40R использует профессиональные ультразвуковые датчики с частотой работы 58kHz, что позволяет значительно повысить точность и надежность измерений, а также устанавливать датчики ниже стандартного уровня. Датчики имеют максимальный угол обнаружения по горизонтали, исключающий пропуски и слепые зоны между датчиками. Они специально разработаны для использования в различных погодных условиях. Чувствительность и точность датчиков не снижаются в зависимости от температуры на улице, будь то сильные морозы или жаркие летние дни. Датчики также полностью защищены от грязи и воды по стандарту IP67.
При вычислении расстояний парктроник Gazer PA40R использует алгоритм определения объектов, основанный на тригонометрических уравнениях. Для просчета расстояния до препятствия используются данные сразу с двух датчиков. Таким образом вы получаете точную информацию о расстоянии до препятствия, а не расстояние от одного отдельного датчика к объекту, как в других парковочных системах. Благодаря этому датчики парковочной системы можно устанавливать на разном расстоянии друг от друга и на разной высоте, учитывая при этом все особенности бампера автомобиля. Все параметры легко настраиваются во время установки системы с помощью блока переключателей на центральном блоке или с помощью программатора Gazer PAC30.
Объединение задней и передней систем
Парктроник Gazer PA40R (rear) представляет собой систему парковочного ассистента для установки в задний бампер автомобиля, имеет отдельный блок управления и комплектуется четырьмя датчиками. Также в автомобиль может быть установлена система парковочного ассистента в передний бампер Gazer PA40F (front), которая имеет отдельный блок управления и четыре датчика. Системы созданы таким образом специально для того, чтобы исключить излишнюю прокладку проводов, избежать наводок или помех при передаче сигналов от датчиков к блоку управления. При этом передняя и задняя системы парковки Gazer с легкостью объединяются в единую систему кабелем из стандартного комплекта поставки.
При объединении двух систем в единую используется общий динамик или подключение к дисплею Gazer PAD20. При движении назад передняя система также остается активной и уведомляет о приближении к объектам. Звуковая частота сигналов передней и задней систем значительно отличаются, чтобы водитель на слух смог без труда различить их и мгновенно отреагировать. При подключении единой системы к зеркалу Gazer на изображении выводится индикация задней системы, а общий динамик подает звуковые оповещения с двух систем одновременно.
Самодиагностика и алгоритмы оповещений
Парковочный ассистент Gazer PA40R проводит диагностику исправности всех датчиков при каждом включении системы. Если какой-либо из датчиков окажется поврежден или неисправен, система проинформирует об этом. Также система автоматически детектирует закрепленные на автомобиле аксессуары и оборудование, такие, как фаркоп, запасное колесо и даже подножка, и исключает эти объекты из зоны обнаружения препятствий. Также возможно более точно настроить зоны обнаружения при помощи переключателей на центральном блоке или при помощи компьютера и программатора Gazer PAC30.
Для обеспечения комфортной парковки или движения задним ходом парковочная система Gazer PA40R разделяет видимое пространство позади бампера автомобиля на статическую (ближнюю) и динамическую (дальнюю) зоны. Если объект перестал приближаться к автомобилю в динамической (дальней) зоне, то система прекращает звуковые оповещения и возобновляет только если расстояние снова начинает сокращаться. При этом в статической (ближней) зоне звуковые оповещения продолжаются постоянно, даже если расстояние не сокращается.
Подключение к дисплею и зеркалам Gazer
Парктроник Gazer PA40R стандартно комплектуется динамиком, который оповещает о наличии препятствий и приближении к ним. Громкость динамика можно отрегулировать или при необходимости отключить. Для визуального определения препятствий и расстояния к системе подключается опциональный графический LCD дисплей Gazer PAD20, который подсоединяется вместо стандартного динамика. Дисплей поддерживает работу как с одной системой (только задней или только передней), так и с двумя системами одновременно, отображает карту препятствий в графическом виде, расстояние до препятствий и производит звуковое оповещение, причем звук разной частоты для передней и задней систем.
Система парковки Gazer PA40R совместима с любой моделью зеркала заднего вида Gazer, как серий MM/MU со встроенным монитором, так и с сериями MMR/MUR с монитором и видеорегистратором. Подключение происходит через кабель динамика/дисплея в аналогичный разъем на стандартной проводке зеркала Gazer. При этом графическая информация о препятствиях выводится поверх изображения камеры заднего вида в виде заполняющихся разноцветных кружков в верхней части картинки. При таком использовании одновременно подключается и зеркало, и динамик, что позволяет ориентироваться при парковке как по графической информации, так и по предупреждающим звуковым сигналам.
Возможности установки и настройки

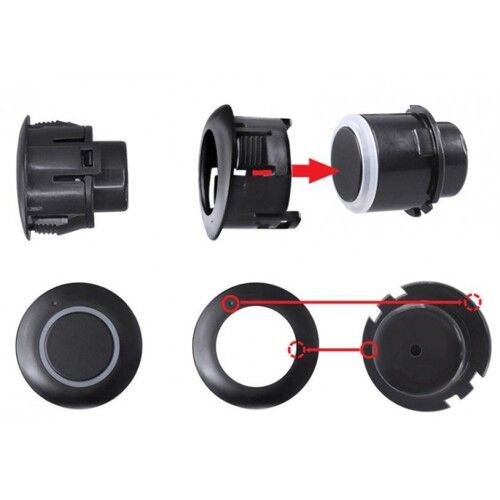

Датчики пактроника Gazer PA40R имеют уникальную разборную конструкцию, которая благодаря сменным адаптерам позволяет установить их правильно практически в любой автомобиль. Основная задача установки заключается в том, чтобы каждый датчик был расположен перпендикулярно земле, при этом большинство бамперов современных автомобилей имеют закругление или уклон. В комплекте Gazer PA40R поставляется 3 различных набора адаптеров с углами наклона 3°, 6° и 12°, которые обеспечивают корректную установку в бампер, компенсируя закругления и уклоны, а также позволяют произвести качественную окраску датчиков.
При установке парковочной системы Gazer PA40R для большинства автомобилей все необходимые параметры можно задать с помощью переключателей на корпусе центрального блока. Если бампер автомобиля имеет нестандартный изгиб или необходимо более точно настроить работу системы, можно воспользоваться опциональным программатором PAC30. С помощью программатора можно точно настроить такие параметры как расстояние между датчиками, высота установки датчиков, изгиб бампера, порядок расположения датчиков, изменить статические и динамические зоны, настроить ширину видимости каждого отдельного датчика, а также настроить звуковую частоту предупреждающих сигналов.
Комплект поставки и уровень исполнения

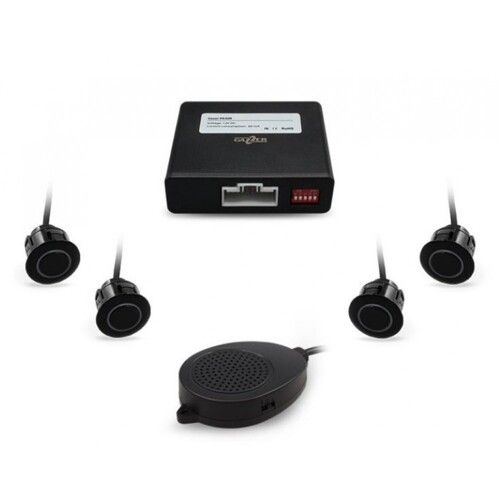

Комплект парковочной системы Gazer PA40R предназначен для профессиональной установки и включает в себя центральный блок управления, 4 датчика, динамик, три комплекта сменных адаптеров, комплект проводки, а также специальную фрезу, линейку для разметки бампера, инструкцию по установке и настройке.
Все компоненты системы и составляющие комплекта произведены Gazer по наивысшим стандартам автопроизводителей и отвечают самым высоким требованиям по качеству и безопасности. Так, все провода от датчиков к центральному блоку помещены в гофроизоляцию и дополнительно экранированы, датчики имеют высокую степень защиты IP67 и максимально широкий температурный диапазон работы, оснащены специальными герметичными разъемами. В комплекте предусмотрен удлинитель динамика/монитора для прокладки в переднюю часть салона длиной 8 метров, фреза имеет встроенную пружину для максимально точной и аккуратной сверловки.
| Основные характеристики | |
| Напряжение питания | 9V-16V DC |
| Максимальное потребление | 400 mA |
| Громкость динамика | 95dB |
| Регулировка громкости | Да (Low/High/OFF) |
| Количество датчиков | 4 шт |
| Диаметр датчика | 22,5 мм |
| Частота работы датчика | 58 kHz |
| Тип датчика | Пассивный |
| Возможность изменения угла установки | Да, адаптеры в комплекте |
| Минимальная высота установки | 30 см |
| Возможность установки датчиков на разной высоте | Да |
| Минимальное расстояние обнаружения | от 30 см |
| Максимальное расстояние обнаружения | 2,80 м |
| Точность измерения | 1 см |
| Время отклика | 0,08 сек |
| Логические зоны обнаружения | Да, 2 зоны (динамическая и статическая) |
| Настройка системы | Да, DIP переключатели или программатор |
| Автоматическое обучение бамперфаркоп | Да |
| Самодиагностика | Да |
| Определение препятствий | принцип триангуляции |
| Температура хранения | -40 С - +90 С |
| Рабочая температура | -30 С - +70 С |
| Степень защиты датчика | IP67 |
| Степень защиты центрального блока | IP40 |
