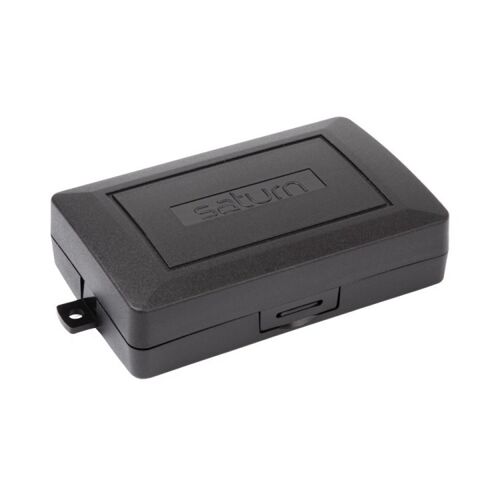

МОДУЛЬ ОБХОДА SATURN BM-4
Модуль обхода штатного транспондерного иммобилайзера SATURN BM-4, предназначен для использования при установке автомобильных охранных систем с дистанционным либо автоматическим запуском двигателя на автомобили со штатным транспондерным иммобилайзером. Штатные транспондерные иммобилайзеры используют микрочип, вмонтированный в ключ зажигания, называемый транспондерным ключом (или RFID), который передает кодовое сообщение на антенну иммобилайзера. При получении правильного кода иммобилайзер будет отключен и позволит завести двигатель автомобиля. Если же при попытке запуска двигателя рядом с антенной нет транспондерного ключа, то штатный иммобилайзер не позволит завести двигатель. Это существенно осложняет установку систем дистанционного запуска двигателя на автомобили со штатным транспондерным иммобилайзером и иногда единственным выходом в подобных ситуациях был демонтаж штатного транспондерного иммобилайзера. Модуль BM-4 позволяет «обойти» штатный иммобилайзер при дистанционном/автоматическом старте двигателя. При этом, когда функция дистанционного/автоматического старта не используется, штатный транспондерный иммобилайзер будет полностью функционировать, предотвращая несанкционированные попытки завести двигатель. Модуль предназначен для использования на всех типах автомобилей с питанием от бортовой сети с заземленным отрицательным выходом аккумуляторной батареи с номинальным напряжением +12 В.

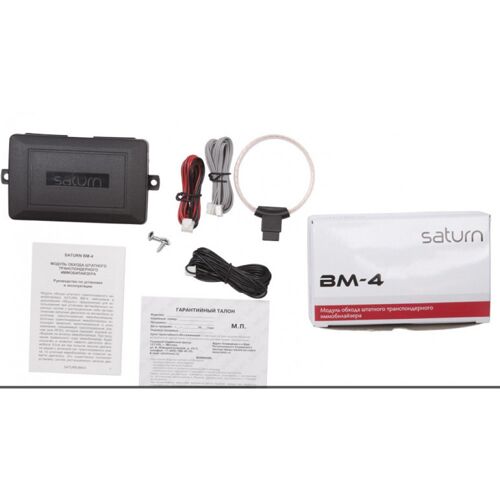

КОМПЛЕКТАЦИЯ:
- Блок обхода штатного иммобилайзера - 1 шт.
- Рамочная антенна - 1 шт.
- Комплект электрической проводки - 1 шт.
- Руководство по эксплуатации и установке - 1 шт.
- Гарантийный талон - 1 шт.
ПОРЯДОК УСТАНОВКИ:
- Откройте корпус центрального блока и вложите запасной ключ с транспондером внутрь плоской антенны, зафиксировав его от перемещения.
- Закройте корпус центрального блока.
- Закрепите блок в защищѐнном труднодоступном месте, например, за панелью приборов.

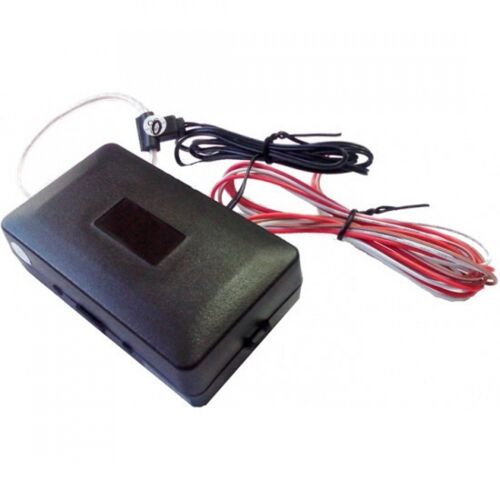

- Подключите провода модуля согласно схеме подключения.
СТАНДАРТНОЕ ПОДКЛЮЧЕНИЯ:
Красный провод – плюс питания, подключите к цепи +12 В при включѐнном зажигании.
Чёрный провод – отрицательный управляющий вход (70 мА). При подаче отрицательного потенциала на этот вход происходит считывание кода штатного ключа транспондера. Подключите Чѐрный провод к выходу системы дистанционного запуска, обеспечивающему потенциал корпуса на время работы двигателя.
Серые провода – в зависимости от двух возможных вариантов подключения, подсоедините к внешней рамочной антенне, устанавливаемой вокруг замка зажигания или намотайте антенну из нескольких витков провода поверх штатной антенны RFID.

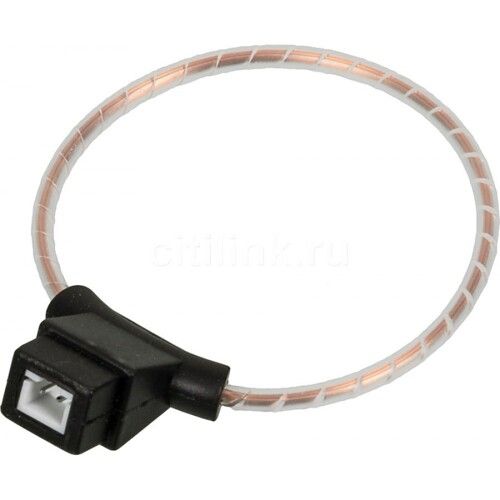

Закрепите внешнюю рамочную антенну на цилиндре замка зажигания и подключите её к разъёму на конце серых проводов. Важно, чтобы расстояние между штатной антенной RFID и антенной модуля BM-4 было минимальным.
