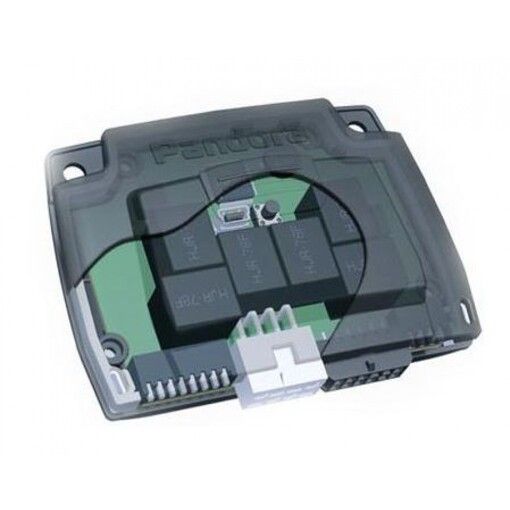

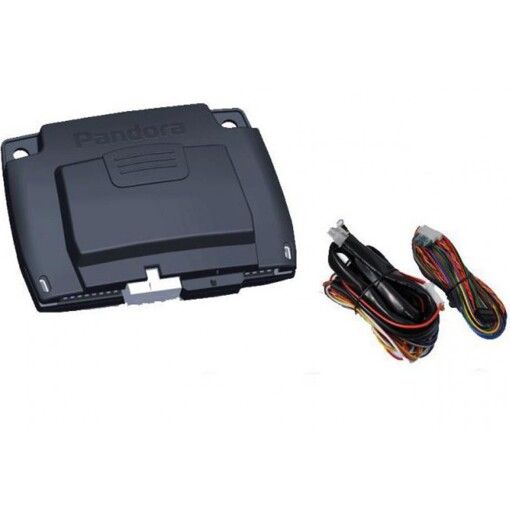

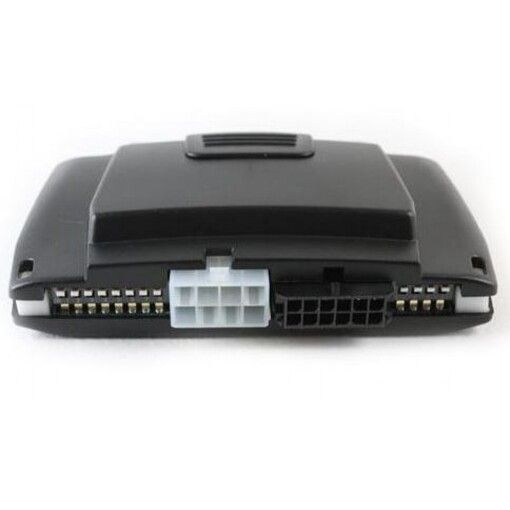

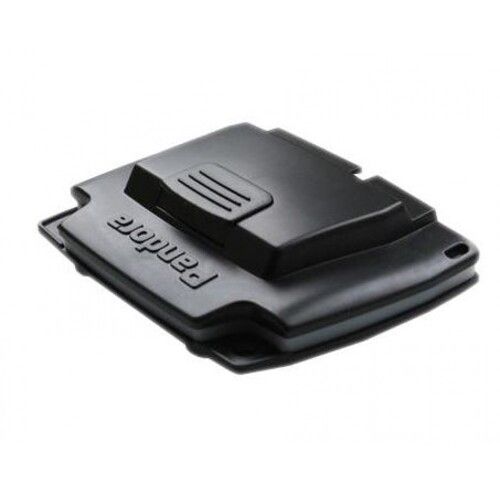

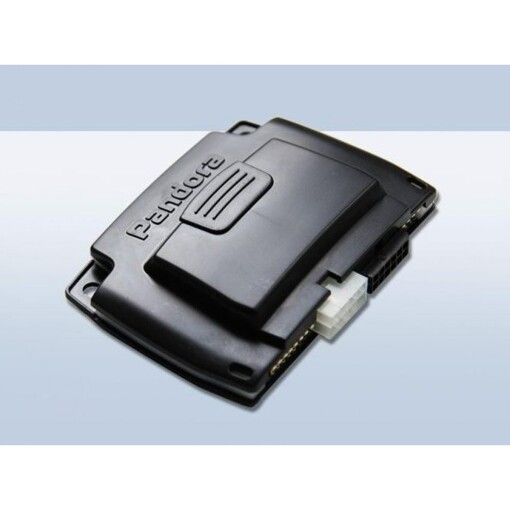

Модуль прицепа Pandora TCM-6
.JPG)
При невозможности, либо частичном отсутствии в CAN-шине необходимой статусной информации, имеется возможность подключения модуля по аналоговым высокоомным входам непосредственно к цепям соответствующих ламп либо светодиодных панелей задних фонарей автомобиля. Имеется встроенная система контроля целостности ламп светотехники прицепа, электронная защита от короткого замыкания и повышенных токов утечки.
Модуль обеспечивает охрану прицепа, контролируя изменения в шлейфах светотехники прицепа при включенной штатной охранной системе автомобиля.
Сигнал об изменениях в охраняемых шлейфах передается в CAN-шину автомобиля, принимаясь штатной охранной системой и автосигнализациями Pandora серии CAN BUS Alarm System (DXL 3500, 3300, 3100 и др.)
Существует возможность подключения локального тревожного извещателя (сирены) кражи прицепа (для автомобилей без штатной охранной системы и CAN-шины). Выбор модели автомобиля и управление режимами производится встроенными DIP-переключателями, обновление CAN-протоколов новейших автомобилей производится с интернет-сайта производителя подключением через встроенный в модуль mini-USB разъем.
Уровень энергопотребления модуля много ниже имеющихся аналогов за счет использования самых современных программно-аппаратных решений.
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:
- ВСТРОЕННЫЙ USB-ПОРТ - Позволяет подключать систему к компьютеру для обновления программного обеспечения и настройки параметров.
- ВЫСОКАЯ ЭНЕРГОЭКОНОМИЧНОСТЬ - Современный 32-разрядный ARM-процессор с интеллектуальными алгоритмами снижения энергопотребления.
- МУЛЬТИСИСТЕМНЫЙ CAN-ИНТЕРФЕЙС - Максимально корректная интеграция автомобильной охранно-сервисной системы в штатную цифровую шину автомобиля.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Ток потребления, мА: не более 1,5
- Диапазон рабочих температур: от -40°С до +85°С
- Номинальный ток коммутации, А (постоянно): 10
- Максимальный ток коммутации, А (до 1 минуты): 20
- Габаритные размеры, мм: 57х24х9,4
Модуль получает информацию о состоянии светотехники автомобиля из штатной цифровой шины и активирует соответствующие аналоговые выходы подключенные к разъему прицепного устройства, тем самым повторяя работу штатных систем.
Если цифровая шина автомобиля не содержит информации о статусах светотехники из цифровой шины — существует возможность непосредственного подключения аналоговых входов к лампам и светодиодным панелям светотехники автомобиля. Высокоомные аналоговые входы не оказывают влияния на работу штатной светотехники автомобиля.
Модуль анализирует целостность световых приборов и электрических цепей прицепа и информирует владельца звуковым извещателем о выходе из строя ламп/цепей светотехники прицепа. Если лампа вышла из строя, то при подаче команды на ее включение вместо включения лампы базовым блокомсистемы будет выдаваться серия из 5 коротких однотональных звуковых сигналов.
ВНИМАНИЕ!!! Для корректной работы данной функции перед её использованием необходимо «обучить» модуль под конфигурацию конкретного прицепа. Для этого необходимо:
1. подключите прицеп с заведомо рабочими лампами светотехники
2. включите функцию контроля целостности ламп (переключатель S2 блока SW2 переведите в положение «Вниз»)
3. проконтролиролируйте корректность положения всех переключателей блоков SW1 и SW2
4. нажмите кнопку «VALET» и удерживайте ее нажатой до тех пор, пока модуль не выдаст звуковой сигнал
5. настройки будут применены и сохранены, одновременно с этим произойдет опрос всех ламп и будет запомнена текущая конфигурация светотехники прицепа.
При помощи модуля TCM-6 можно реализовать охранные функции прицепа:
- При отключении прицепа, если автомобиль находится под охраной штатной сигнализации или систем Pandora DXL в цифровую шину автомобиля будет выдано тревожное извещение по охранной зоне «Багажник».
- Так же модуль оснащен силовым выходом на внешнюю сирену для подачи тревожного звукового сигнала в случае несанкционированного отключения прицепа.
- В случае если в цифровой шине нет информации о состоянии штатной охранной системы, подключите аналоговый вход состояния штатной охраны, для управления охранной функцией модуля TCM-6. Если на данном входе присутствует отрицательный потенциал — охранная функция модуля отключена (прицеп без охраны).
- Предприятие изготовитель постоянно ведет работу над совершенствованием изделий, расширением ряда поддерживаемых протоколов цифровых шин, переодически выпуская новые версии программного обеспечения, которое можно обновить самостоятельно.
- Для обновления программного обеспечения модуля и расширения перечня поддерживаемых автомобилей подключите модуль к компьютеру посредством стандартного mini — USB кабеля.
