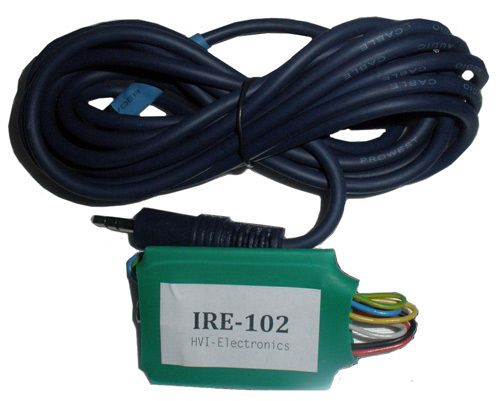

Контроллер IRE-102 обеспечивает управление магнитолами даже при их установке в недоступных для проникновения ИК лучей местах, например, в бардачке.
Гибкая система управления:
- может служить выносным «глазком» (приемником) сигналов ИК управления, если такой вход предусмотрен в магнитоле;
- управление магнитолой может осуществляться как по низкой частоте (прямой и инверсной), так и с помощью ИК диода (входит в состав поставки)
Подключение:
Красный провод - питание +12В.
Черный провод - минус (масса).
Белый провод – предназначен для подключения + (анод) ИК излучающего диода (длинная ножка);
Желтый провод – предназначен для подключения – (катод) ИК излучающего диода (короткая ножка);
Синий провод – инверсный выход сигнала без несущей;
Зеленый провод - выход сигнала без несущей.
Гибкая система управления:
- может служить выносным «глазком» (приемником) сигналов ИК управления, если такой вход предусмотрен в магнитоле;
- управление магнитолой может осуществляться как по низкой частоте (прямой и инверсной), так и с помощью ИК диода (входит в состав поставки)
Подключение:
Красный провод - питание +12В.
Черный провод - минус (масса).
Белый провод – предназначен для подключения + (анод) ИК излучающего диода (длинная ножка);
Желтый провод – предназначен для подключения – (катод) ИК излучающего диода (короткая ножка);
Синий провод – инверсный выход сигнала без несущей;
Зеленый провод - выход сигнала без несущей.
