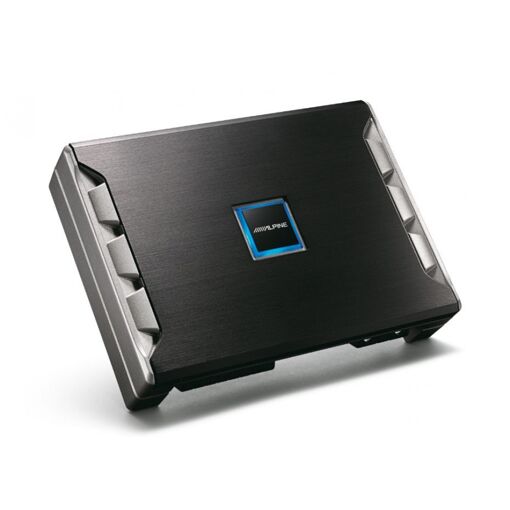

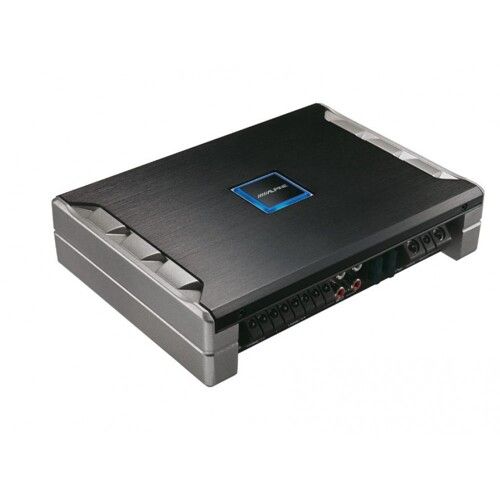

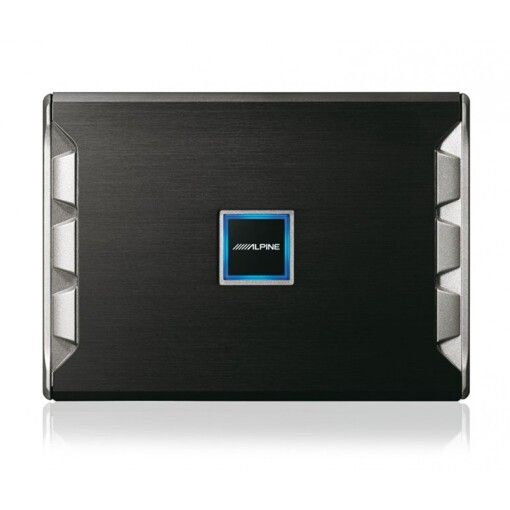

Усилитель Alpine PDR-F50

ФУНКЦИИ И ОСОБЕННОСТИ

Установка

• "Угловые" разъемы (разъемы питания и акустические)
• Встроенные разъемы (разъемы питания и акустические)
• Одностороннее расположение разъемов
• Простая стыковка друг на друга, аккуратная инсталляция

Общие

• Пластина с логотипом закрепляется в любую сторону
• Регуляторы управления расположены сверху
• Класс усиления: Class-D (цифровой)
• Конфигурация каналов: 4/3/2 Каналов
• Система тепловой защиты
• Система защиты от пониженного напряжения питания
• Источник питания, работающий в резонансном режиме
• Конструкция источника питания: с преобразованием постоянного тока
• Топология электрических цепей: STAR
• Автоматическая защита от перегрузки по току
• Индикатор: синий светодиодный индикатор питания/состояния на верхней панели
• RCA-выход: нефейдерный выход предусилителя
• Кроссовер: регулируемый фильтры ВЧ/НЧ
• Предусилитель на дискретных элементах
• Выходные каскады: MOSFET
• 6-слойная стеклоэпоксидная печатная плата
• Регулируемая чувствительность
• Дистанционный регулятор баса (продается отдельно)

​ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность Max.

• Максимальная выходная мощность: 1300 Вт

Мощность RMS

• на канал на 4 Ом (при 14,4 В ≤1% КГИ + шум): 85 Вт x 4
• на канал на 2 Ом (при 14,4 В ≤1% КГИ + шум): 125 Вт x 4
• Мостовое подключение на 4 Ом, 14.4V(@14.4V ≤1%THD+N): 250 Вт x 2

Настройка звука

• Кроссовер: регулируемый, ВЧ 50-400 Гц (-12 дБ/окт )
• Кроссовер: регулируемый, НЧ 50-400 Гц (-12 дБ/окт )
• Эквалайзер (Bass EQ): 0 или +6 или +12 дБ ( Кан. 3/4, fc=50 Гц) Переключаемое

Размеры

• Корпус (ШxВxГ) мм: 228.5 мм x 165 мм x 50.8 мм

Общие

• Питание: 14,4 В пост. (от 11 В до 16 В)
• Входная чувствительность: от 0,1 В до 4,0 В
• Входное сопротивление: >10 кОм
• АЧХ: (+0, -3 дБ: 1 Вт на 4 Ом): 8 Гц - 400 Гц
• АЧХ: (+0, -1 дБ: 1 Вт на 4 Ом): 10 Гц - 30 кГц
• КГИ+Ш (10W into 4 Ом): ≤0.02%
• КГИ+Ш (Номинал на  4 Ом): ≤0.07%
• Коэффициент демпфирования: (10 Вт на 4 Ом на 100 Гц ): >500
• Отношение сигнал шум: по CEA 2006 (Взвешенное по IHF A, образец: 1 Вт на 4 Ом): >106 дБ
• Вес: 2.5 кг.

Система с двойной обратнтой связью

• Двойная внутренняя технология коррекции ошибок - которые ранее были доступны только в усилителях мощности серии PDX, теперь интегрирована вусилители серии PDR. Входной сигнал анализируется, сравнивается иисправляется дважды. В результате на выходе из усилителя вы имеете сигналс самой широкой частотной характеристикой, более высокий коэффициент затухания и самый низкий уровень шума.

Уменьшенные габариты

Цифровая технология PDX отличается высокой эффективностью, поэтому усилители PDR компактнее предыдущих моделей, а значит их проще установить в автомобиле.

Непревзойденная надежность

• Избыточное тепло становится врагом усилителей и в экстремальных условиях может привести к их полному отключению. Усилители мощности серии PDRиспользуют отдельную схему многоступенчатого управления питанием, которая постоянно контролирует критические температуры компонентов всегоусилителя и снижает выходную мощность, если температура компонентов усилителя достигает недопустимо высоких уровней. Если вы слушаете музыкув условиях высоких нагрузок в течение длительного времени, схема тепловой защиты уменьшает уровень выходной мощности на одну ступень автоматически , а затем на вторую ступень при необходимости. Этот двухэтапный подход обеспечивает беспрерывное прослушивание музыки.

Сверхширокая амплитудно-частотная характеристика

• Сверхширокая АЧХ этих усилителей, не имеющая аналогов на рынке, позволяет слушателям получить великолепное качество звука и детальность, превосходящие самые лучшие аудиофильские аппараты.

Отношение сигнал/шум

• Эти усилители обладают уникальным отношением сигнал/шум. Звучание - поразительно чистое и неокрашенное. Забудьте о фоновом шуме и помехах. Усилители PDR всегда выдают кристально чистый звук.

Мощность - на максимуме

• Источники питания усилителей PDR обеспечивают огромный запас энергии, низкие искажения и малый уровень шума. Чрезвычайно низкий уровень искажений означает чистейшее воспроизведение музыкальных композицийбез слышимых артефактов, которые уничтожают представление о качестве звука. Кроме того, эти усилители имеют чрезвычайно высокое разделениестерео каналов и ровную фазовую характеристику, что дает более динамичную, реалистичную картину при построении сцены. Moнo усилители со своей стороны имеют лучший в своем классе низкий уровень искажений и  дают вам чистое, точное воспроизведение низких частот.

Коэффициент демпфирования

• Благодаря сверхнизкому выходному сопротивлению новые усилители PDX воспроизводят максимально контролируемый, плотный бас и беспрецендентное качество звучания. Коэффициент демпфирования >1300 для моноблоков и >500 для четырехканальников.

Крутизна спада сигнала : -24дБ/окт

• Вы хотите чтобы ваши низкие частоты воспроизводились точнее и круче? В усилителях PDR-M65 / PDR-V75 (на канал сабвуфера) крутизна спада встроенного фильтра НЧ имеет -24 дБ на октаву. Такая крутизна спада на сабвуферный канал позволяет воспроизводить только желаемые низкие частоты через ваш сабвуфер.

Полностью цифровая схемотехника

В серии PDR используются в основном те же цифровые технологии, что и в серии  PDX, что позволяет получить высокую эфективность и прекрасные характеристики звука, в том числе, низкий уровень искажений, высокий коэффициент демпфирования и высокое соотношение сигнал/шум.

Исключительная плотность мощности, цифровое качество звука

• Каждый усилитель PDR не имеет равных в своем классе с точки зрения плотности мощности (Вт на куб.см) и коэффициента демпфирования. Вы получаете огромную мощь на всех уровнях, с ударным басом. Также очень хороши отношение сигнал/шум и частотная характеристика.

Гарантированная реальная мощность в сертификате каждого усилителя

• В коробке с каждым усилителем вложен его персональный сертификат - "свидетельство о рождении". Каждый усилитель тестируется, в сертификат заносится его реальная мощность.

Разработано для удобной установки

• Все разъемы расположены с одной стороны усилителя, что упрощает установку в любом месте багажника или под сидением. Панель управления находится сверху для удобства доступа, а логотип можно снять и повернуть для правильной ориентации.

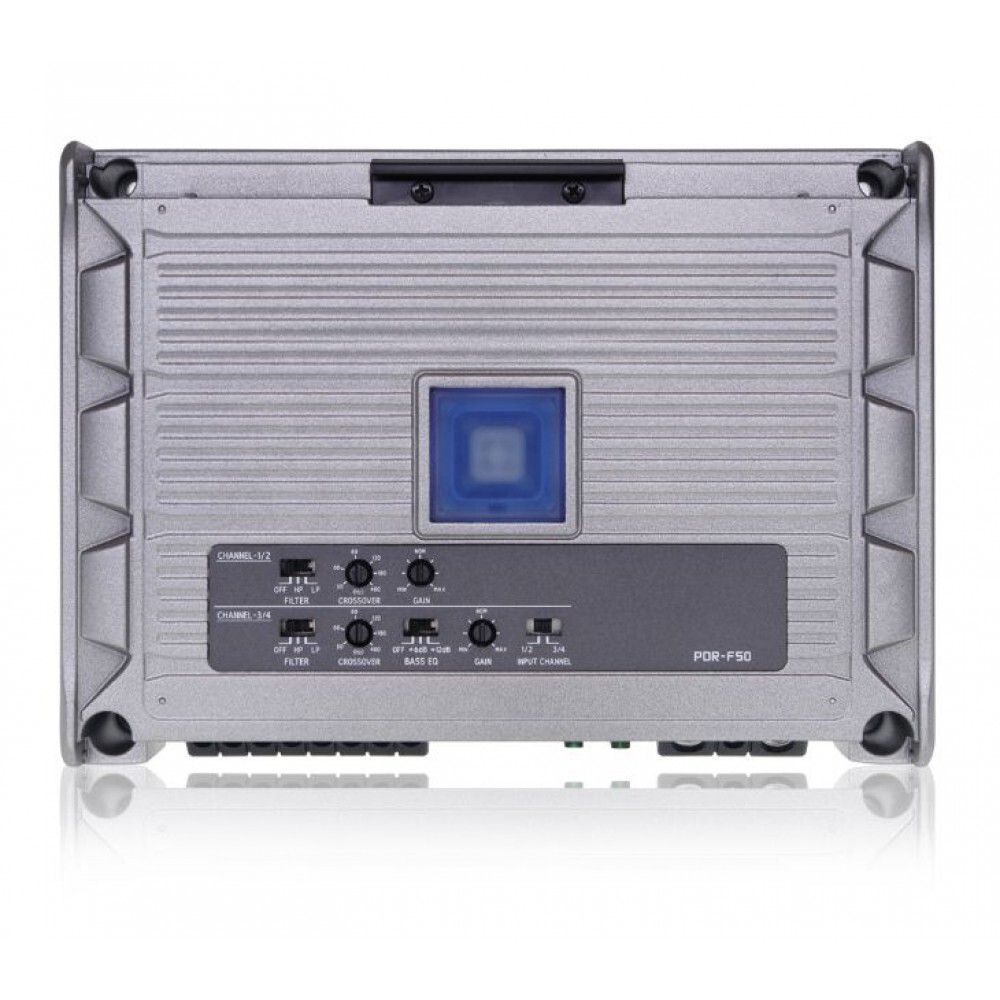

Органы управления и настройки расположены сверху

• Расположеные сверху PDR-усилителей  мощности органызначительно упрощают  монтажи настройку системы. Простооткрутите два крепежных винта и вы получите  доступ ко всем элементам управления, необходимым для настройки усилителя. Их небольшой размер и универсальные средства управления позволяют усилителям серии PDR легкоустанавливаться либо в штатную систему автомобиля или в послепродажную систему и моут быть настроены для воспоизведения звука в различных системных конфигурациях.
