Система кругового огляду для штатної установки Gazer CKR4413-L538 (Land Rover Evoque)

Ключові переваги:

• Єдине панорамне зображення «вигляд зверху»
• Комплект відеокамер для штатної установки в оригінальні місця автомобіля Land Rover Evoque (L538), 2012-2013 р.р.
• Відеоінтерфейс у комплекті для Plug&Play підключення до оригінального головного пристрою автомобіля Land Rover Evoque (L538), 2012-2013 р.р.
• Функція 4-х канального відеореєстратора
• Вбудований незалежний G-сенсор з налаштуванням чутливості
• Режим паркування (автоматичний старт запису за сигналом G-сенсора в припаркованому автомобілі)
• Контроль напруги бортової мережі
• Відеокамери HD із сенсором 1/3’’
• Ступінь захисту корпусу камер IP67

Принцип роботи
Система кругового огляду Gazer CKR4413-L538 – трендова розробка від Gazer для безпечного руху та комфортного керування автомобілем Land Rover Evoque. Модель є багатозадачним пристроєм, що виконує функцію кругового огляду, автомобільного відеореєстратора та обладнання для охоронного відеоспостереження в припаркованому авто.
Відеосистема включає 4 відеокамери в штатному виконанні, спеціальний блок обробки, який об'єднує відеосигнал з камер в єдине панорамне зображення, а також спеціальний відеоінтерфейс для безпосереднього Plug&Play підключення системи кругового огляду до оригінального головного пристрою автомобіля Land Rover Evoque (L538), 2012- 2013 р.р. Все, що відбувається навколо автомобіля, Ви бачите на моніторі в ракурсі "вид зверху" в реальному часі, без сліпих зон. Відеосигнал з кожної камери записується на micro SD карту пам'яті або USB накопичувач окремим каналом в циклічному режимі. Після відключення двигуна система записує ролики при спрацюванні датчика удару (G-сенсора), а функція контролю напруги бортової мережі запобігає розряду автомобільного акумулятора.
Таке комплексне рішення забезпечує повний контроль обстановки навколо авто та перешкод у невидимих ​​зонах, у рази підвищуючи безпеку під час руху заднім ходом, паркування в обмеженому просторі, повороті та інших маневрах. Завдяки багатофункціональному режиму роботи система Gazer CKR4413-L538 замінює собою декілька пристроїв одночасно, додатково виконуючи завдання дорожнього свідка та охоронної відеосистеми автомобіля Land Rover Evoque.

Штатна установка
Відеокамери системи кругового огляду Gazer CKR4413-L538 встановлюються в автомобіль Land Rover Evoque (L538), 2012-2013 р.р. штатно, а процес установки займе мінімум часу і не вимагатиме монтажних втручань у конструкцію кузова. Дві бічні відеокамери вбудовані в нижні частини бічних дзеркал автомобіля, які повністю ідентичні оригінальним компонентам від автовиробника. Передня відеокамера встановлюється в штатне посадкове місце передньої частини кузова - в радіаторні грати автомобіля. Задня камера інтегрована в штатне кріплення, яке повністю відповідає заводському компоненту, і призначене для встановлення замість ручки відкриття багажника.

Plug&Play підключення до оригінального головного пристрою Land Rover Evoque
Відеосигнал від системи кругового огляду передається безпосередньо на оригінальний головний пристрій Land Rover Evoque (L538), 2012-2013 р.р. через спеціальний відеоінтерфейс (перетворювач композитного відео сигналу на сигнал спеціального формату, який підтримується оригінальним головним пристроєм автомобіля). При цьому все підключення відбувається за принципом Plug&Play, «роз'єм у роз'єм», без будь-яких модифікацій або втручання в оригінальну проводку автомобіля і головного пристрою. При цьому система кругового огляду так само підключається до CAN шини автомобіля, повністю інтегрується і керується самим автомобілем (включення, вимкнення, зміна режиму відображення камер на екрані та інші функції).

Ультрагерметичні корпуси
Всі відеокамери виконані в мініатюрних ультрагерметичних корпусах із класом захисту IP67, що дозволяє повністю виключити ймовірність попадання пилу та вологи всередину пристрою. Такі властивості у поєднанні з широким температурним діапазоном роботи забезпечують безперебійне функціонування відеокамер у найнесприятливіших умовах експлуатації: бруд, пил та незліченні мийки під високим тиском.

Якісна оптика
Особливість відеокамер системи Gazer CKR4413-L538 – максимально широкий кут огляду 180°, завдяки чому сигнал поєднується в єдине панорамне зображення, а водій отримує повноцінний круговий огляд обстановки навколо автомобіля. Для передачі якісного інформативного відеосигналу у будь-який час доби, у тому числі і в повній темряві, всі камери побудовані на базі чутливого HD сенсора 1/3'' (720х480) і передають зображення з роздільною здатністю 580 TVL. Система може передавати відеосигнал у стандартах PAL або NTSC, завдяки чому легко інтегрується з будь-яким пристроєм, що відображає.

Функція відеореєстратора
Одна з ключових переваг системи кругового огляду Gazer CKR4413-L538 – відеореєстрація того, що відбувається навколо автомобіля. Крім основного режиму роботи система виконує функцію 4-х канального автомобільного реєстратора. При цьому запис з кожної камери здійснюється окремим каналом у роздільній здатності D1 (704х576) з частотою 30 кадрів в секунду, а сам процес відеозапису проводиться безперервно завдяки функції циклічного перезапису. Ролики зберігаються на micro SD карті пам'яті об'ємом до 32 Gb або USB накопичувачі.

Вбудований G-сенсор
Система кругового огляду Gazer CKR4413-L538 оснащена вбудованим 3-осьовим датчиком прискорення (G-сенсором), який фіксує будь-які зміни в характері пересування авто: різкі прискорення, гальмування або удари. Відеоролики, записані в момент спрацювання G-сенсора, автоматично захищені від видалення під час циклічного перезапису. Таким чином, водій може залишатися впевненим, що всі найважливіші відеофайли будуть надійно збережені.

Режим паркування
Окрім кругового огляду та відеореєстратора, система Gazer CKR4413-L538 підтримує функцію охоронного відеоспостереження у припаркованому авто. Після вимикання двигуна пристрій зупиняє запис і вимикається (при цьому споживання струму у вимкненому режимі становить менше 12 мА). Як тільки спрацьовує датчик удару (G-сенсор), система автоматично вмикається і робить запис 120-секундного відеоролика, потім знову вимикається. Записаний файл автоматично захищений від видалення під час циклічного перезапису – видалити відео можна лише вручну.
Додатково в системі реалізовано можливість адаптувати чутливість G-сенсора для максимально точної роботи в залежності від погодних умов та обстановки навколо авто. Щоб уникнути розряду акумулятора автомобіля, в системі передбачена функція контролю напруги бортової мережі: при досягненні значення в 11,7 пристрій повністю відключається і відновлює свою роботу тільки при наступній подачі сигналу АСС (запуску двигуна).

Все необхідне у комплекті

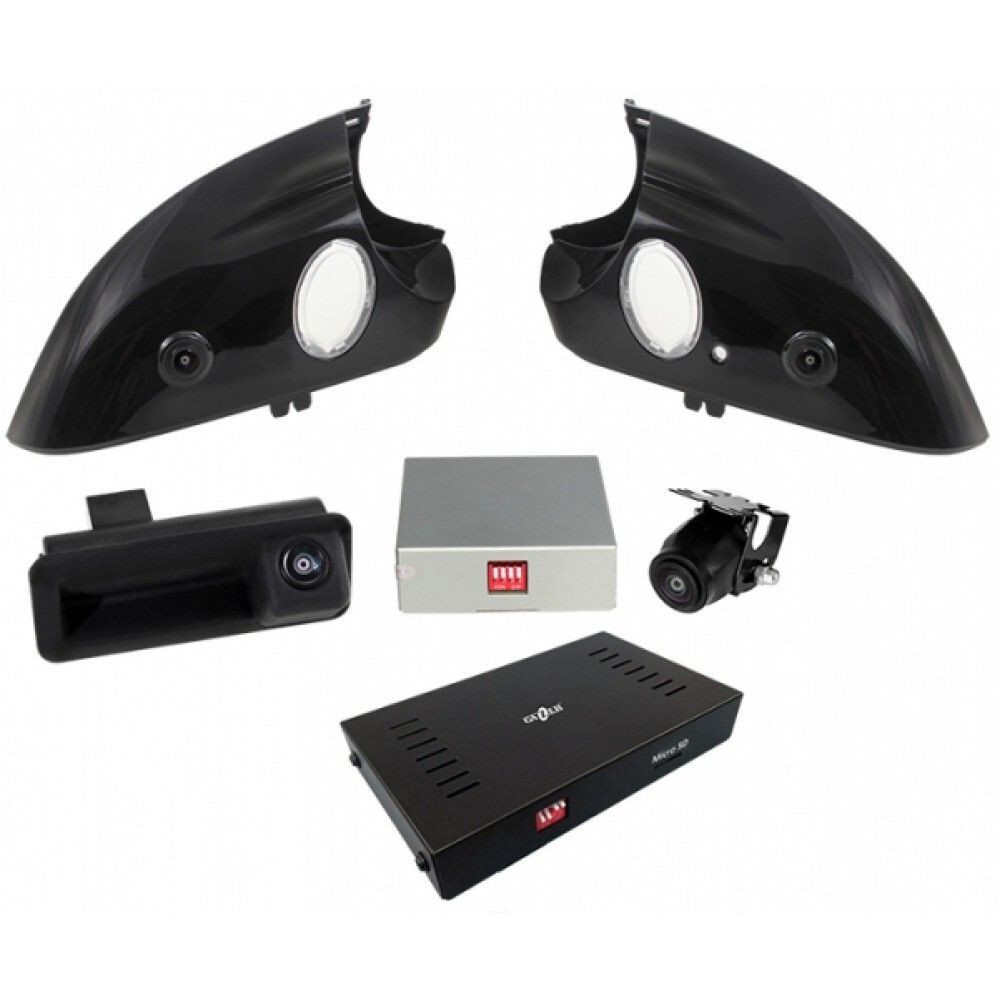

Система кругового огляду Gazer CKR4413-L538 комплектується всім необхідним для підключення та подальшої експлуатації. Стандартна комплектація пристрою включає дві бічні відеокамери, інтегровані в нижні пластикові частини бічних дзеркал, передню камеру для штатної установки в решітку радіатора автомобіля, задню камеру для установки замість ручки відкриття багажника, блок управління та обробки відео, відеоінтерфейс для підключення системи до оригінального головного. пристрої, набір кабелів підключення, фірмову карту пам'яті Gazer microSD 8 Gb (Class 10), пульт дистанційного керування та ІЧ приймач.
